ZW3D โปรแกรม CAD CAM สำหรับงาน CNC และออกแบบ 3D

เจาะลึก ZW3D: CAD/CAM สำหรับงาน CNC และการออกแบบ 3D แบบ All-in-One

ในตลาดซอฟต์แวร์ 3D CAD การมีเครื่องมือสำหรับวาดรูปหรือขึ้นรูปเพียงอย่างเดียวนั้นไม่เพียงพอ สิ่งที่โรงงานต้องการจริง ๆ คือ ความคล่องตัวในการแก้ไขงาน และ ความเร็วในการส่งมอบ บทความนี้จะเผยฟีเจอร์และ Concept สำคัญที่ทำให้ ZW3D กลายเป็นอาวุธลับของโรงงานชั้นนำ

Hybrid Modelling ใน ZW3D คืออะไร และช่วยเพิ่มความยืดหยุ่นในการออกแบบอย่างไร

Hybrid Modelling ใน ZW3D ช่วยรวม Solid และ Surface ใน workflow เดียว


ในซอฟต์แวร์ทั่วไป คุณต้องเลือกระหว่างการทำงานแบบ Solid (เนื้อตัน) หรือ Surface (ผิวบาง) และมักมีปัญหาเมื่อต้องนำทั้งสองอย่างมาบรรจบกัน แต่ ZW3D ใช้เทคโนโลยี Overdrive™ Kernel ที่รองรับ Hybrid Modelling อย่างเต็มรูปแบบ

• จุดเด่นสำคัญ​: รองรับการทำงานร่วมกันระหว่าง Surface และ Solid ได้อย่างยืดหยุ่น ช่วยลดขั้นตอนการแก้ไขหรือซ่อมผิว (Healing) ในบาง workflow
• คำสั่งเด่น: Seamless Solid-Surface Integration ช่วยให้ออกแบบรูปทรงอิสระ (Organic Shape) ได้ในสภาพแวดล้อมเดียว โดยไม่ต้องสลับโหมดไปมาให้ยุ่งยาก

Direct Edit แก้ไฟล์ CAD ได้ทันที แม้ไม่มี History

Direct Edit ใน ZW3D ช่วยแก้ไขไฟล์ CAD ได้ทันที แม้ไม่มีประวัติการสร้าง ลดเวลาแก้ไข Model 3D

“หนึ่งใน Pain Point ใหญ่ที่สุดคือการได้รับไฟล์มาจากโปรแกรมเขียนแบบ 3D อื่นๆ ที่มักจะ  "ไม่มีประวัติการสร้าง" ทำให้แก้ไขได้ยากมาก”

หนึ่งในความสามารถที่โดดเด่นของ ZW3D คือ ​ฟีเจอร์ Direct Edit ที่ช่วยให้คุณปรับแก้ชิ้นงานได้ทันทีเพียงคลิกที่หน้าผิว ไม่ว่าจะเป็นการ Move, Rotate หรือ Offset

คำสั่งเด่น: Simplify (ลบ Hole หรือ Fillet ในคลิกเดียวเพื่อเตรียมงาน CAM) และ Direct Edit Move ที่ช่วยลดเวลาในการแก้ไขไฟล์จากลูกค้า และลดขั้นตอนการเตรียมงานก่อนทำ CAM

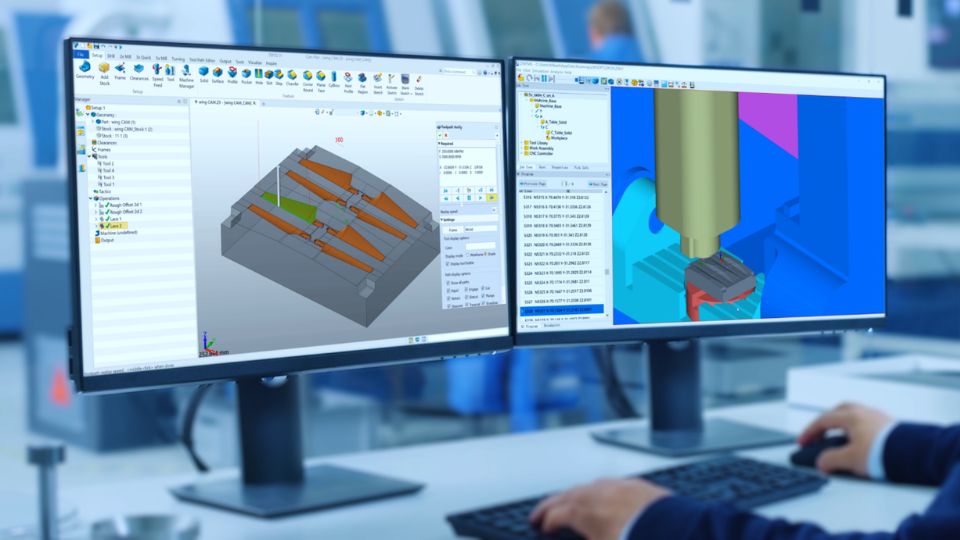

CAD CAM ในโปรแกรมเดียว ลดเวลาเขียน Toolpath สำหรับ CNC

ZW3D รวม CAD และ CAM ในโปรแกรมเดียว ช่วยสร้าง Toolpath CNC อัตโนมัติ ลดขั้นตอนและความผิดพลาด


เมื่อเปลี่ยนแบบ CAD 3D แล้ว Toolpath จะเปลี่ยนตามอัตโนมัติ และมากกว่านั้นด้วย CAD 2D ที่จะเปลี่ยนตามไปด้วย ช่วยรวมงาน CAD 2D, CAD 3D และ CAM ไว้ใน workflow เดียว ลดขั้นตอนการสลับโปรแกรม

ZW3D มาพร้อมความสามารถที่จบในตัวเดียว ทั้ง CAD 2D, CAD 3D และ CAM ไว้ใน workflow เดียว ช่วยลดขั้นตอนการสลับโปรแกรมและการส่งไฟล์ระหว่างระบบ

สิ่งที่ตลาดต้องการ ZW3D คือ ระบบ Single Kernel ที่ CAD และ CAM อยู่ในไฟล์เดียวกัน ทำให้เมื่อวิศวกรแก้ไขขนาดพาร์ท 3D ระบบ CAM จะทำการ Update Toolpath ให้โดยอัตโนมัติ ลดความเสี่ยงในการลืมอัปเดตไฟล์ผลิตจริง

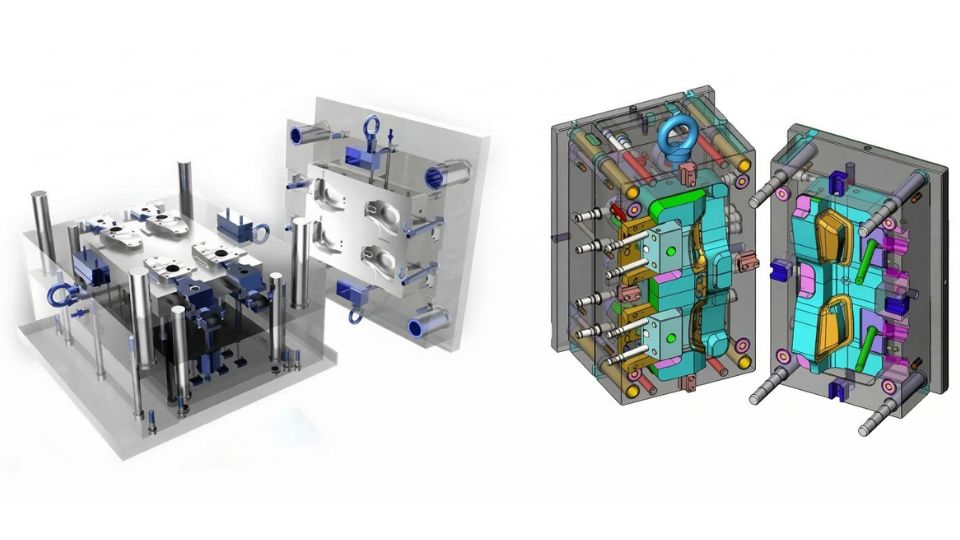

ZW3D รองรับงานออกแบบแม่พิมพ์ พร้อมระบบแยก Core และ Cavity อัตโนมัติ

ZW3D รองรับงานออกแบบแม่พิมพ์ พร้อมระบบแยก Core และ Cavity อัตโนมัติ ลดเวลาออกแบบอย่างมีนัยสำคัญ


ZW3D มาพร้อมเครื่องมือสำหรับงาน Mold ที่ช่วยลดขั้นตอนในการออกแบบแม่พิมพ์และเตรียมการผลิต

• จุดเด่น: ระบบสามารถวิเคราะห์ Draft Angle และหาเส้น Parting Line ให้อัตโนมัติแม้ในชิ้นงานที่ซับซ้อน
• คำสั่งเด่น: QuickSplit ช่วยแยก Core/Cavity ได้ในไม่กี่นาที รองรับการใช้งานร่วมกับมาตรฐานแม่พิมพ์ที่ใช้ในอุตสาหกรรม เช่น Hasco, Futaba และ LKM ที่สามารถเลือกใช้ได้ทันทีโดยไม่ต้องวาดเอง

Multi-CAD Data Exchange: การทำงานร่วมกันกับซอฟต์แวร์ CAD ชั้นนำได้หลากหลาย

ZW3D รองรับไฟล์แบบ Multi-CAD สามารถเปิดและทำงานกับไฟล์จากโปรแกรมออกแบบ 3D ยอดนิยมได้หลากหลาย ช่วยให้รับส่งไฟล์ง่ายขึ้น ทำงานต่อได้สะดวก และยังคงโครงสร้าง Assembly สำคัญไว้ได้ครบถ้วน

ระบบ Multi-CAD Data Translation ของ ZW3D ช่วยลดขั้นตอนในการจัดการไฟล์ข้ามแพลตฟอร์ม เพิ่มความสะดวกในการทำงานร่วมกับลูกค้า OEM และ Supply Chain ระดับสากล ให้ผลลัพธ์ที่มีประสิทธิภาพใน 3 ด้าน:

1. Data Integrity: ข้อมูลสำคัญของไฟล์ เช่น Layer, Part Name และ Assembly Tree ยังคงถูกจัดเก็บไว้อย่างครบถ้วน
2. Cost Efficiency: รองรับการนำเข้าไฟล์จากหลายโปรแกรมเขียนแบบ 3D ยอดนิยม ผ่านเทคโนโลยี Data Translation ที่ช่วยให้การทำงานข้ามแพลตฟอร์มเป็นไปอย่างราบรื่น พร้อมลดขั้นตอนในการจัดการไฟล์เพิ่มเติม
3. Supply Chain Collaboration: ช่วยเพิ่มความยืดหยุ่นในการทำงานร่วมกับลูกค้า OEM และ Supply Chain ระดับสากล

เลือก ZW3D หรือ ZWCAD แบบไหนเหมาะกับธุรกิจของคุณ

หากคุณกำลังมองหาโซลูชัน CAD/CAM ที่เหมาะกับรูปแบบการทำงานขององค์กร จุดตัดสินใจต่อไปนี้อาจช่วยให้คุณเลือกใช้งานได้ง่ายขึ้น

เลือก ZWCAD ถ้า "จุดตัดสินใจ" ของคุณคือ:

• เน้นงาน 2D เป็นหลัก: งานเขียนแบบโครงสร้าง, วางผังโรงงาน, แผนผังไฟฟ้า หรือสถาปัตย์
• ต้องการลดค่าใช้จ่าย โปรแกรม CAD 2D: มองหาซอฟต์แวร์ที่คำสั่งใกล้เคียงของเดิม หน้าตาคุ้นเคย พร้อมช่วยควบคุมต้นทุนด้านซอฟต์แวร์ในระยะยาว
• ต้องการระบบ Automation: มีการใช้ LISP, VBA หรือ .NET เพื่อสร้างสคริปต์ทำงานเฉพาะด้านให้เร็วขึ้น
• งบประมาณจำกัด: เน้นความคุ้มค่าสูงสุดสำหรับการใช้งานทั่วไปในองค์กร

เลือก ZW3D ถ้า "จุดตัดสินใจ" ของคุณคือ:

• ออกแบบและผลิต (Design to Manufacturing): ต้องทำตั้งแต่ Model 3D ไปจนถึงการเขียน Toolpath (CAM) เพื่อเข้าเครื่อง CNC
• รับงานจากโปรแกรมอื่นบ่อย: ต้องเปิดไฟล์จากโปรแกรมเขียนแบบ 3D อื่นๆ โดยตรง และต้องการแก้ไขแบบได้ทันที (Direct Edit)
• งานแม่พิมพ์และ Tooling: ต้องการลดเวลาการแยก Core/Cavity และใช้ Standard Parts ของแม่พิมพ์
• ต้องการความคล่องตัว (Agility): เบื่อปัญหาการส่งไฟล์ข้ามซอฟต์แวร์แล้วงานเพี้ยน หรือต้องการระบบเดียวที่คุมได้ทั้งกระบวนการ

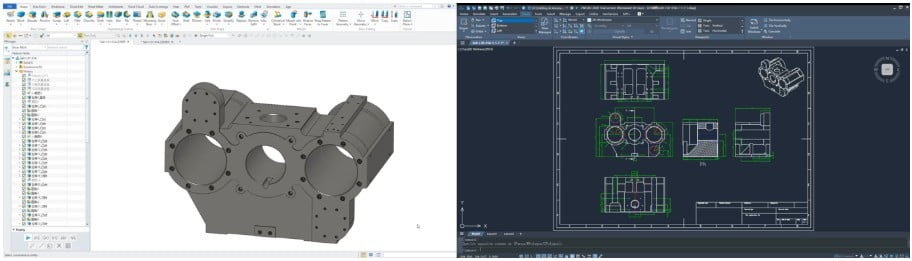

การใช้ ZWCAD และ ZW3D ร่วมกัน เพิ่มประสิทธิภาพการออกแบบและผลิต

การใช้ ZWCAD และ ZW3D ร่วมกัน ช่วยเชื่อมโยงงาน 2D และ 3D พร้อมอัปเดตแบบอัตโนมัติ ลดเวลาออกแบบและเตรียมการผลิต


หากในองค์กรของคุณต้องทำทั้งงาน 2D และ 3D การใช้ทั้งคู่ร่วมกันจะช่วยลดขั้นตอนการทำงานระหว่าง CAD 2D, CAD 3D และ CAM:

• Auto-Sync: เมื่อแก้ไขโมเดล 3D ใน ZW3D แบบแปลน 2D ใน ZWCAD จะปรับเปลี่ยนตามอัตโนมัติ
• Intelligence Retention: จุดที่โดดเด่นที่สุดคือ หากคุณเขียนรายละเอียด 2D (Dimensions, Notes) เพิ่มเติมลงไปในแบบ2D แล้ว และเมื่อมีการเปลี่ยนแปลงโมเดล 3D รายละเอียดที่คุณเขียนเพิ่มไว้ในCAD2D จะไม่หายไป แต่จะปรับเปลี่ยนเฉพาะที่CAD3D เปลี่ยนไป ช่วยลดเวลาในการปรับแก้ Drawing ซ้ำได้อย่างมีประสิทธิภาพ

ZW3D เหมาะกับใคร

• โรงงาน CNC
• งานแม่พิมพ์
• รับไฟล์ลูกค้า
• OEM / Automotive
